실물은 이렇게 생겼다
위 화면은 제가 계산해서 그린 흐름도입니다. 실제 실외기에서 그 일이 어디서 벌어지는지, 라이선스가 확인되는 사진으로 짚습니다.
① 전기를 먹는 건 이 회색 통 하나다

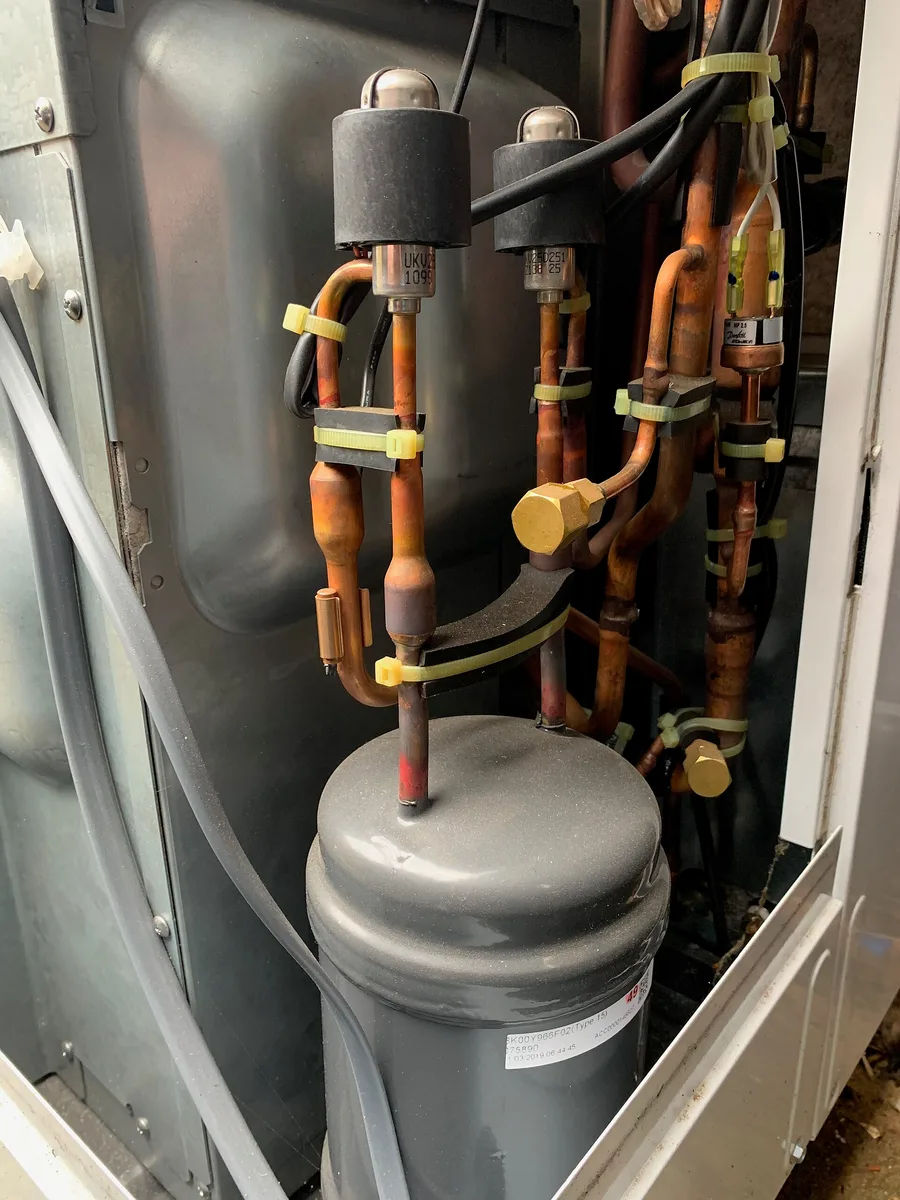

실외기 뚜껑을 연 안입니다. 아래 회색 원통이 압축기이고, 위로 뻗은 구리 배관과 검은 절연재로 감싼 것들이 냉매가 지나는 길입니다.
이 판의 요점이 여기서 눈에 보입니다 — 열을 만드는 장치가 없습니다. 난로처럼 벌겋게 달아오르는 부품이 하나도 없죠. 전기는 오직 저 통이 냉매를 누르는 데만 쓰입니다. 기본값에서 그 전기가 1이고, 그 대가로 실내에 들어오는 열이 2.6입니다.
② 뺏을 공기를 계속 끌어와야 한다

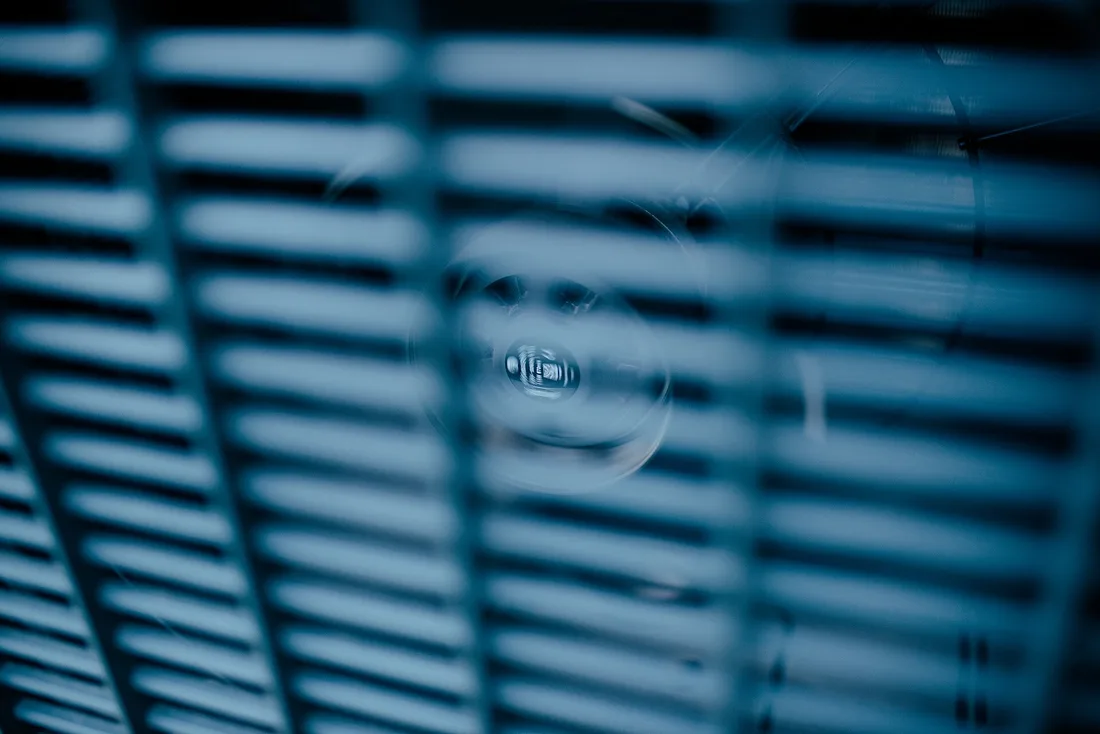

같은 실외기의 팬입니다. 너무 빨라 날개가 번져 보입니다. 격자 너머로 촘촘한 지느러미(핀)가 함께 보이는데, 그게 바깥 공기와 냉매가 만나는 면입니다.
팬이 왜 필요하냐 — 코일 주변 공기의 열만 뺏고 나면 더 뺏을 게 없기 때문입니다. 바람으로 새 공기를 계속 밀어 넣어야 전기 1당 1.6을 계속 퍼올 수 있습니다. 실외기가 시끄러운 이유이기도 하고요.
③ 얼음이 곧 ‘뺏었다’는 물증이다

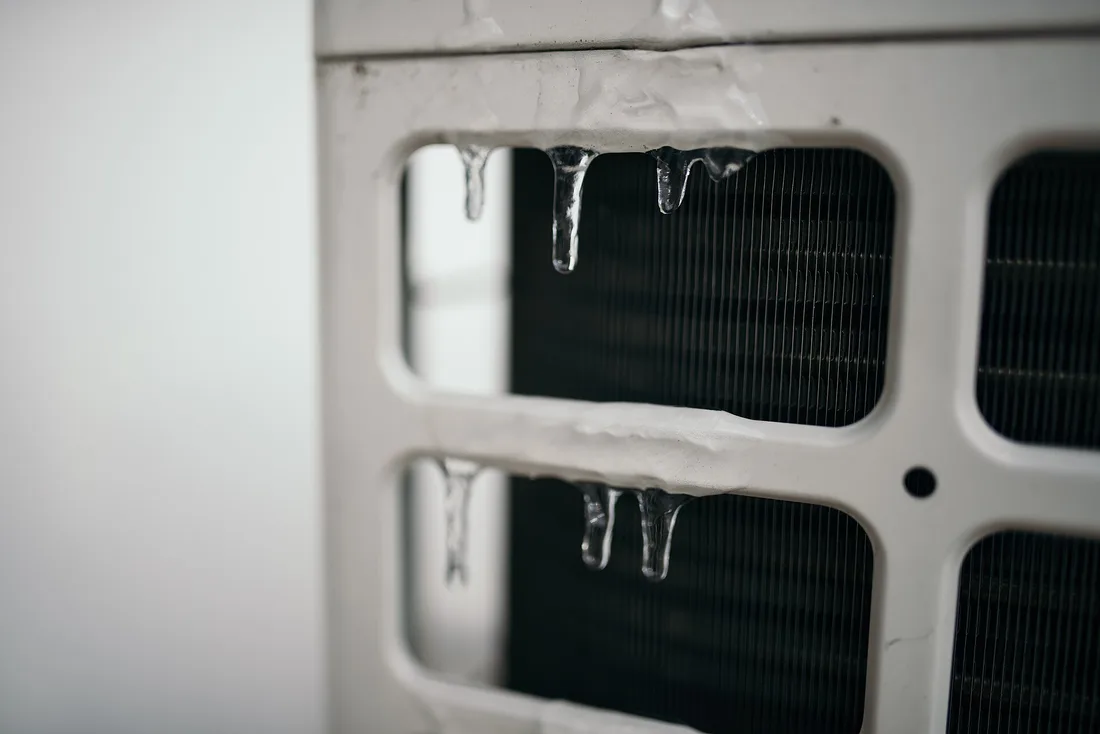

실외기 격자에 고드름이 달렸습니다. 뒤에 검게 보이는 촘촘한 것이 핀 코일이고요.
이게 왜 생기냐면 — 바깥 공기에서 열을 뺏으려면 코일이 바깥보다 더 차가워야 하기 때문입니다. 기본값처럼 바깥이 2°C일 때 코일은 영하로 내려가고, 공기 중 수증기가 거기 얼어붙습니다. 위 4막 성에가 이 얘기입니다.
그러니 이 얼음은 고장이 아니라 일하고 있다는 증거입니다. 다만 두꺼워지면 바람이 막혀 성능이 떨어지고, 그래서 기기가 주기적으로 스스로 녹입니다 — 그때 쓰는 전기가 위 계산의 2.6을 실제로는 조금씩 깎습니다.
